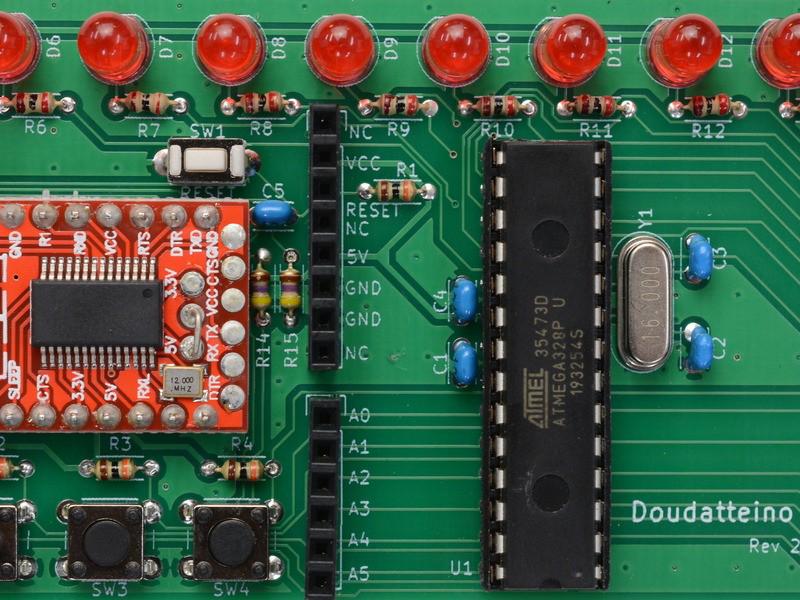

Featured image of post 電子工作での検査項目

電子工作での検査項目

目次

Background

  • 電子工作をする前にする事をまとめたくなったのでまとめた
  • たまに忘れるので、ちゃんとCheckしながらやるのが一番

使っている機器

ものさし系だと以下を使っている。

  • HIOOKI DT4282のテスター
  • RIGOL DHO914のオシロ・ロジックアナライザ
  • mitutoyoの定規
  • mitutoyoのノギス
  • ボッシュのレーザー測定器

検査項目

部品の整理・確認

電子工作では、実装や通電検査の前に、まず部品を整理する。
ここを雑にすると、あとで「回路は合っているのに部品が違った」という面倒なミスが起きる。

  • BOMと部品を照合する

    • 部品がすべて揃っているか
    • 型番が合っているか
    • 数量が足りているか
    • 代替部品を使う場合、仕様に問題がないか
  • 部品を種類ごとに分ける

    • 抵抗
    • コンデンサ
    • IC
    • ダイオード
    • LED
    • コネクタ
    • スイッチ
    • ネジ・スペーサーなどの機構部品
  • 値が似ている部品を分けておく

    • 1kΩ / 10kΩ / 100kΩ
    • 100nF / 1uF / 10uF
    • 3.3Vレギュレータ / 5Vレギュレータ
    • NPN / PNP
    • Nch MOSFET / Pch MOSFET
    • ショットキーダイオード / ツェナーダイオード
  • 向きがある部品を確認する

    • ICの1番ピン
    • ダイオードのカソード
    • LEDの極性
    • 電解コンデンサの極性
    • トランジスタやMOSFETのピン配置
    • コネクタの向き
  • 実装順を決める

    • 背の低い部品から実装する
    • 抵抗、ジャンパ、ダイオードなどから始める
    • ICソケットや小型部品を先に実装する
    • 背の高い部品、コネクタ、大型コンデンサは後にする
    • 放熱板やケースと干渉しそうな部品は位置を確認してから実装する
  • 紛らわしい部品は袋やトレーにラベルを付ける

    • 抵抗値
    • 容量
    • 型番
    • 実装位置
    • 極性
    • 注意点
  • 実装済みの部品をチェックする

    • 実装した部品をBOMや回路図上で消し込む
    • 似た値の部品をまとめて実装しない
    • 疲れてきたら一度止める
    • 不安な部品は実装前にテスターで確認する
  • 抵抗・ダイオード・LEDは必要に応じて測定してから実装する

    • 抵抗値をマルチメーターで確認する
    • ダイオードの向きをダイオードチェックで確認する
    • LEDの発光色や極性を確認する
    • 不明な部品は型番を調べてから使う

通電前に確認すること

火入れの前の確認はかなり重要。
この時点で短絡や極性ミスを見つけられると、部品を壊さずに済む。

  • 基板の外観確認

    • はんだブリッジがないか
    • はんだ不良、未はんだ、浮きがないか
    • 部品の向きが合っているか
      • IC
      • ダイオード
      • LED
      • 電解コンデンサ
      • レギュレータ
      • コネクタ
    • 部品の定数が合っているか
      • 抵抗値
      • コンデンサ容量
      • プルアップ抵抗
      • 分圧抵抗
    • フラックスや金属くずが残っていないか
  • 電源ラインの短絡確認

    • VCC - GND 間が短絡していないか
    • 3.3V - GND 間が短絡していないか
    • 5V - GND 間が短絡していないか
    • 電源入力 - GND 間が短絡していないか
    • レギュレータの IN/OUT/GND のピン配置が合っているか
  • テスターでの導通確認

    • GND同士がちゃんとつながっているか
    • 電源ラインが想定通りにつながっているか
    • 隣接ピンが意図せず導通していないか
    • コネクタのピン配置が回路図と一致しているか
    • スイッチ、ジャンパ、ヒューズ、0Ω抵抗の導通が正しいか
  • 抵抗値の確認

    • 電源ラインとGND間の抵抗が極端に低くないか
    • プルアップ・プルダウン抵抗の値が想定通りか
    • 分圧回路の抵抗比が合っているか
    • シャント抵抗を使っている場合、値が合っているか
  • ダイオードチェック

    • ダイオードの向きが合っているか
    • LEDの向きが合っているか
    • 保護ダイオード、TVS、ショットキーバリアダイオードの向きが合っているか
    • ICの電源-GND間に明らかな異常がないか

初回通電時に確認すること

初回通電では、いきなり大電流を流さない。
できれば電流制限付きの安定化電源を使う。

  • 電源投入前

    • 電流制限を低めに設定する
    • いきなりUSBや大電流電源につながない
    • 可能なら消費電流の目安を事前に考えておく
  • 通電直後の確認

    • 異臭がしないか
    • 発熱している部品がないか
    • LEDが想定外に点灯していないか
    • 電源電流が想定範囲内か
    • レギュレータが異常に熱くないか
  • 各電源電圧の確認

    • 入力電圧
    • 5V
    • 3.3V
    • 1.8Vなど、使っている電源レール
    • マイコンのVCC
    • センサやモジュールの電源ピン
  • 電源投入順序の確認

    • 複数電源がある場合、想定通りの順番で立ち上がるか
    • ENピン、RESETピンが正しく動いているか
    • 電源ON直後に不安定な電圧が出ていないか

オシロスコープで確認すること

マルチメーターでは平均的な電圧しか見えない。
電源の立ち上がり、リップル、瞬間的な電圧降下はオシロスコープで確認する。

  • 電源波形

    • 電源投入時の立ち上がり
    • リップル
    • 瞬間的な電圧降下
    • レギュレータ出力の発振
    • 負荷変動時の電圧変化
  • クロック

    • 水晶発振子・発振器が動いているか
    • 周波数が想定通りか
    • 振幅が足りているか
    • ノイズが大きすぎないか
  • リセット信号

    • 電源投入時にRESETが正しく入るか
    • RESET解除のタイミングが正しいか
    • RESETピンが浮いていないか
  • 通信信号

    • UARTのTX/RXが出ているか
    • I2CのSCL/SDAが動いているか
    • SPIのSCK/MOSI/MISO/CSが動いているか
    • 信号レベルが3.3V系か5V系か
    • プルアップ抵抗が効いているか

ロジックアナライザーで確認すること

ロジックアナライザーは、通信の中身やタイミングを見るのに便利。
「信号が出ているか」だけでなく、「正しいタイミングで正しいデータが出ているか」を確認する。

  • デジタル信号の流れ

    • マイコンから信号が出ているか
    • センサやICから応答が返っているか
    • CSやENのタイミングが合っているか
    • 割り込み信号が発生しているか
  • I2C

    • アドレスが合っているか
    • ACKが返っているか
    • クロック周波数が想定通りか
    • バスがLowに張り付いていないか
    • SDA/SCLが逆になっていないか
  • SPI

    • クロック極性・位相が合っているか
    • CSのタイミングが正しいか
    • MOSI/MISOのデータが想定通りか
    • 通信速度が速すぎないか
  • UART

    • ボーレートが合っているか
    • TX/RXが逆になっていないか
    • 電圧レベルが合っているか
    • 文字化けしていないか

よくあるミス

  • 電源とGNDの逆接
  • ICの向き違い
  • LEDやダイオードの向き違い
  • 電解コンデンサの極性違い
  • 抵抗値の取り違え
  • コンデンサ容量の取り違え
  • プルアップ抵抗の付け忘れ
  • I2CのSDA/SCLの入れ替え
  • UARTのTX/RXの入れ替え
  • SPIのMISO/MOSIの入れ替え
  • 3.3V系ICに5V信号を入れている
  • コネクタのピン番号を表裏で逆に見ている
  • GNDをつなぎ忘れている
  • はんだブリッジ
  • 未実装ジャンパ・0Ω抵抗の見落とし
  • ジャンパ設定の間違い
  • ファームウェアを書き込む前提のピンを別用途に使っている

測定時の注意

  • 電流測定レンジのまま電圧を測らない
  • 電流測定は回路に直列に入れる
  • 抵抗・導通・ダイオードチェックは電源OFFで行う
  • オシロスコープのGNDクリップの接続先に注意する
  • プローブのGNDリードを長くしすぎない
  • まずは大きい時間軸・電圧レンジから見る
  • 信号を見る前に、電源が正常か確認する
  • 異常があったらすぐ電源を切る

自分用チェック表

項目確認内容
部品整理BOMと部品を照合したか
部品の向きIC、ダイオード、LED、電解コンデンサの向き
外観ブリッジ、未はんだ、部品向き
電源-GND短絡していないか
導通GND、電源、コネクタが想定通りか
抵抗値プルアップ、分圧、シャント抵抗など
電源電圧5V/3.3Vなどが正常か
消費電流想定範囲内か
発熱異常発熱がないか
電源波形リップル、電圧降下、発振がないか
クロック発振しているか
RESET正しく解除されるか
UARTTX/RXが出ているか
I2CACKが返るか
SPICS/SCK/MOSI/MISOが正しいか

手順

基本的には、次の順番で見る。

  1. 部品を整理してBOMと照合する
  2. 実装順を決める
  3. 部品の向きや定数を確認しながら実装する
  4. 実装した部品をBOMや回路図上で消し込む
  5. 目視確認する
  6. 電源OFFで導通・抵抗確認をする
  7. 電流制限をかけて初回通電する
  8. 電源電圧を確認する
  9. 発熱・異臭・異常電流を確認する
  10. オシロスコープで電源波形を見る
  11. クロック・RESETを見る
  12. ロジックアナライザーで通信を見る
  13. ファームウェアを書き込んで動作確認する
  14. 問題があれば、電源 → クロック → リセット → 通信 → ソフトの順で切り分ける

メモ

電子工作で一番怖いのは、原因が分からないまま何度も通電して壊すこと。

動かないときは、いきなりソフトを疑うより先に、まず電源を見る。
電源が正しくて、クロックがあって、リセットが解除されていて、通信線が動いているなら、そこからソフトや設定を疑う。

逆に、電源が怪しい状態で通信やファームウェアを追いかけると、かなり時間を溶かす。

なので、基本は以下の順で切り分ける。

  1. 部品が合っているか
  2. 実装が合っているか
  3. 電源が正しいか
  4. クロックが動いているか
  5. リセットが解除されているか
  6. 信号が出ているか
  7. 通信の中身が正しいか
  8. ソフトウェアの設定が正しいか

ハードの確認を飛ばしてソフトを疑うと、だいたい沼る。
